[전기] 저항색 표(RESISTOR COLOR CODES)
호군
2010. 10. 27. 20:58
반응형
| RESISTOR COLOR CODES | |||||
|---|---|---|---|---|---|

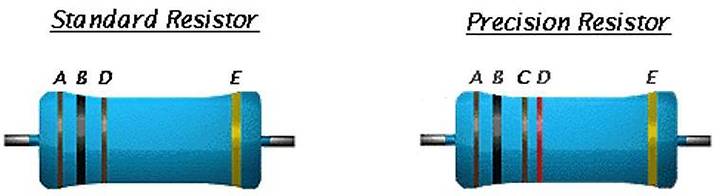

| Color | 1st Digit (A) | 2nd Digit (B) | 3rd Digit (C) | Multiplier (D) | Tolerance (E) |
| 흑 Black | 0 | 0 | 0 | 1 | 1% |
| 갈 Brown | 1 | 1 | 1 | 10 | 2% |
| 적 Red | 2 | 2 | 2 | 102 | 3% |
| 등 Orange | 3 | 3 | 3 | 103 | 4% |
| 황 Yellow | 4 | 4 | 4 | 104 | -- |
| 녹 Green | 5 | 5 | 5 | 105 | -- |
| 청 Blue | 6 | 6 | 6 | 106 | -- |
| 자 Violet | 7 | 7 | 7 | 107 | -- |
| 회 Gray | 8 | 8 | 8 | 108 | -- |
| 백 White | 9 | 9 | 9 | 109 | -- |
| 금 Gold | -- | -- | -- | 0.1 | 5% |
| 은 Silver | -- | -- | -- | 0.01 | 10% |
| No Color | -- | -- | -- | -- | 20% |
예 : 적-자-등 - 금 =27,000 (27K)ohms, 5%
예 : 황-자-흑-흑 -흑 =470 X 1 = 470 ohms 1%
